Une pendule de bureau à mouvement électromagnétique, Uwestra

Posté par geispitze1 le 1 janvier 2014

Salut, Je vous propose de suivre la restauration de cette pendule de bureau; ici pas de haute horlogerie mais de l’horlogerie domestique, un temps où le quartz n’était encore qu’un simple morceau de caillou.

Uwestra (in drei verbundenen Kreisen) Handel von Schwarzwälder Uhren aller Art; Villingen, Deutschland; seit 1919 Uhrenwerk Schwarzwald GmbH Handel von Schwarzwälder Uhren aller Art; Villingen, Deutschland; seit 1919

Avant Une pendule de bureau à mouvement électromagnétique, Uwestra dans Restauration DSC04055_zpsf1a35983 DSC04052_zps8ea174a3 dans Restauration DSC04050_zps942b3c7d DSC04060_zpsfe851d01

DSC04131_zpsa385262f

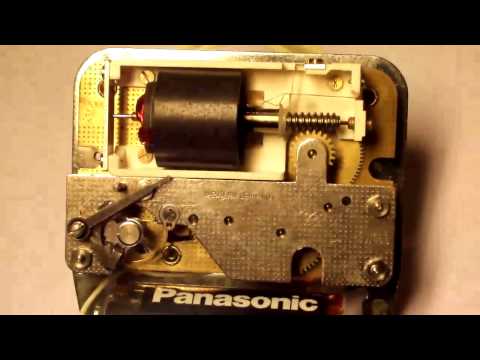

DSC04133_zpse008bc8b DSC04135_zpsdc353dab DSC04137_zpsacedf116 DSC04144_zps6ec7d1b4 Le mouvement est un mécanique comme sur n’importe quel réveil, avec une ancre  à pivot, point de rubis dans ce mouvement, et de ressort moteur. L’intérêt du mouvement réside dans le principe du remontage. DSC04058_zps30dfc148 DSC04145_zps2560b01d   Le stator est une ferrite en aimant permanent, le rotor comporte plusieurs couches de ferrite et d’aimants permanents, le courant de la pile fait tourné le rotor, en bout de course, la pastille en nylon vient soulever les balais le moteur s’arrête de tourner, les aimants permanents font tourner le rotor en sens inverse, et délivre l’énergie pur le mouvement. Arrivé en bout de course, les balais rentrent en contact et c’est réarmé, environ toutes les 70 secondes. Une petite vidéo du principe. Image de prévisualisation YouTube J’ai du refaire les pieds en caoutchouc gris qui s’effritaient, je les ai usiné en nylon. Après   Une pendule dont la restauration m’a beaucoup plu. A+ François
