Tour lorch 8mm avec un Micromaster 420 Siemens

Posté par geispitze1 le 14 novembre 2011

Mon tour  Lorch 8mm était équipé d’un petit moteur 220v avec un petit variateur bricolé par mes soins, même si j’arrivai a faire varier la vitesse facilement, à faible vitesse le moteur manquait de couple, usiner à faible vitesse était impossible.

 Tour lorch 8mm avec un Micromaster 420 Siemens dans Usinage et outils DSCF1987

Le choix d’un moteur asynchrone avec un variateur de fréquence  était  le meilleur choix   pour conserver un couple à basse vitesse.

J’ai choisi un moteur de 0,009 kw piloté par un Siemens Micromaster 420, asservi par une commande analogique.

DSCF1982 dans Usinage et outils

Un mode marche et arrêt qui est piloté par un switch.

Un  switch de contrôle du sens de marche, inverseur droite ou gauche suivant la position.

Un potentiomètre de 4,7 kOhms de type linéaire pour faire varier la vitesse.

Le cablage du micromaster est assez simple, l’alimention  est en 220v la sortie est en triphasé 380v.

Le moteur est cablé en triangle, pour limiter l’intensité.

DSCF1990

DSCF1984

cablageCopie

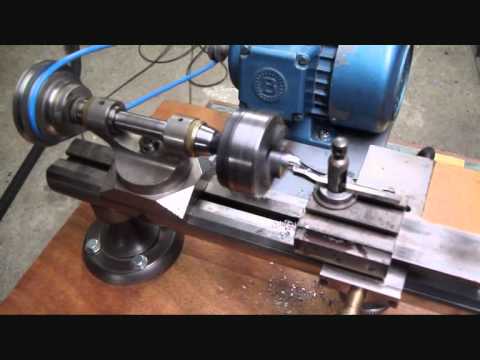

  Image de prévisualisation YouTube

Un choix un peu luxueux mais efficace, compter 180 Eur de fourniture d’occasion.

A+

 Francois
